室外機を自動的にミストで冷却することにより,エアコンがとても快適になったので紹介します.

スポンサーリンク

システム概要

作成するシステムの構成は下図のようになります.

主な機能要素は次の通りです.

  • 電力計と屋外温度計によって,クーラーの稼働状況を把握
    (屋外が暑くてエアコンが動いていればクーラー作動と判断)
  • クーラーが動いている場合,電磁弁を制御して室外機にミスト噴射
  • 流量計で意図通り制御できているか監視を行い,異常時はメールで通知したうえで制御を停止

夏休みの自由研究的にとりあえず作ってみるだけだとここまでいらないですが,実際に家のインフラとして活用するには最低限このくらいの要素は必要になってくると思います.

効果

室外機を冷却した時の効果としては,まず単純にエアコンがとても効くようになります.外が炎天下だろうと関係なく,つけた直後からすごく冷たい風が出てくるようになります.

具体的な温度としては,吹き出し口の温度が1.5℃近く下がります.

これだけだと効果が定量的に分かりにくいので,噴霧パターンを少し特殊にしてデータ計測してみました.

次のグラフは,ミスト噴射を10分毎にON/OFFした時のエアコン吹き出し口の温度を熱電対で計測したものです.ミストが噴射されると急激に温度が下がるのが見て取れます.

もう1つの効果としては,消費電力の削減です.

次のグラフは,エアコンの消費電力を計測したものです.ミストが噴射されると消費電力が約100W低減できています.

※実は100Wの低減だけだと,水道料金と電気料金の収支が微妙になるのですが,ミスト噴射があるときとない時での条件を合わせた正確な比較は難しいので,ここでは深入りしないことにします.

ハードウェア構成

ハードウェアは,大きく次の5点で構成されます.

  • 電力センサ
  • 温度センサ
  • 電磁弁および制御用ボックス
  • ミストノズル
  • 純水器

電力センサ

エアコン稼働状況を把握するために電力センサを使用します.

使うのは下記で紹介したシャープの HEMS です.おそらく,現時点(22年7月)で,200V エアコンの消費電力データをリアルタイムに取得できるのはこれくらいしかないと思います.

200V エアコンの消費電力を安全に測る方法
結構長い間探していて,ついに見つけたので紹介します.

温度センサ

エアコンの動作状況を把握するために屋外の温度センサを使用します.単純に暖房と冷房の動作モードを把握するだけでなく,ミスト噴射の間欠制御のON/OFF比率を変えるのにも参照します.

使うのは,下記で作成した温湿度センサーです.

ESP32 と乾電池で実現する WiFi 温湿度センサー
ESP32 と 単三乾電池3本で,ワイヤレス温度センサーを324日間屋外で動作させることができましたので紹介します.

電磁弁および制御用ボックス

ミストをON/OFF するために電磁弁を使用します.

下記と同じようなハード構成でOKです.

Raspberry Pi による「本格」水やりシステム (ハード編)
スマートフォンから水やりできるシステムを Raspberry Pi を使って作る方法を紹介します.

少ない流量を図るため,今回は流量計をキーエンスの流量センサ FD-Q10C に変更しています.メーカはあまり売り文句にしていませんが,このセンサーは 0.01L/h の流量まで計測できるダイナミックレンジの広さにも特徴があり,今回のような小流量用途でもしっかりと計測できます.

Raspberry Pi で通信するために,下記の自作基板を使っています.

Raspberry Pi IO-Link Hat
Raspberry Pi と IO-Link 機器を接続するためのブリッジ基板を紹介します.

今回作成したボックスは下記のような感じになりました.

ミストノズル

室外機に噴霧するためのノズルです.

使用したのはカクダイの噴霧ノズル 576-112 と 576-122 です.

ノズルの仕様は下記です.通常の水道管の水圧 0.6MPa とかでも流量が0.06L/min と非常に小さいのが特徴です.

水道の蛇口とは塩ビ管やホースを経由して接続します.こんな感じ.

塩ビの接続については,下記で紹介しています.

DIY で水道管敷設工事
蛇口をひねるだけで苔に水やりをすべく,庭に水道管を引いたので,やり方を紹介します.

水道の蛇口との接続は下記のようなコネクターとホースの組み合わせが便利です.

カクダイ(KAKUDAI) バルブソケット 632-201

カクダイ(KAKUDAI) バルブソケット 632-201

1,395円(12/07 06:16時点)
Amazonの情報を掲載しています

カクダイ メタルネジ口金 567-011

カクダイ メタルネジ口金 567-011

567円(12/07 04:28時点)
Amazonの情報を掲載しています

タカギ ラクロックコネクター G1079GY

タカギ ラクロックコネクター G1079GY

558円(12/07 06:16時点)
Amazonの情報を掲載しています

純水器

室外機が傷むのを防止するために水から不純物を除去する装置です.

室外機の噴霧冷却時におけるフィン表面のスケール付着抑制[キャッシュ] という文献には下記のような記載があります.

その本文では,定期的に RO 水でリンスすることでスケールの付着を防止する提案がなされていますが,これを実現するのはちょっとハードルが高いので,車好きの方の間で流行っている純水器を使うことにします.

具体的な装置については下記を参照願います.

【純水器自作】自宅でも純水洗車をリーズナブルに取り入れよう | 洗車ウォーカー
記事概要 こちらの記事では【純水器を自作】する記事になっています。 純水器を自作するのに必要な部品純水器の組み立て方(すごい簡単) 上記の内容を踏まえた記事になっています。 3万円以下で自作可能! こんにちは洗車マニアのテールウォーカー@t

配管とのシールはテープでも良いですが,下記がおすすめです.強く締めつけなくても確実にシールできますし,手直しも簡単で扱いやすいです.

HELM 多目的配管用防食シール剤 ヘルメシールNo.403 160g 403

HELM 多目的配管用防食シール剤 ヘルメシールNo.403 160g 403

3,060円(12/06 17:20時点)
Amazonの情報を掲載しています

ソフト

ソフトは GitHub にあげています.

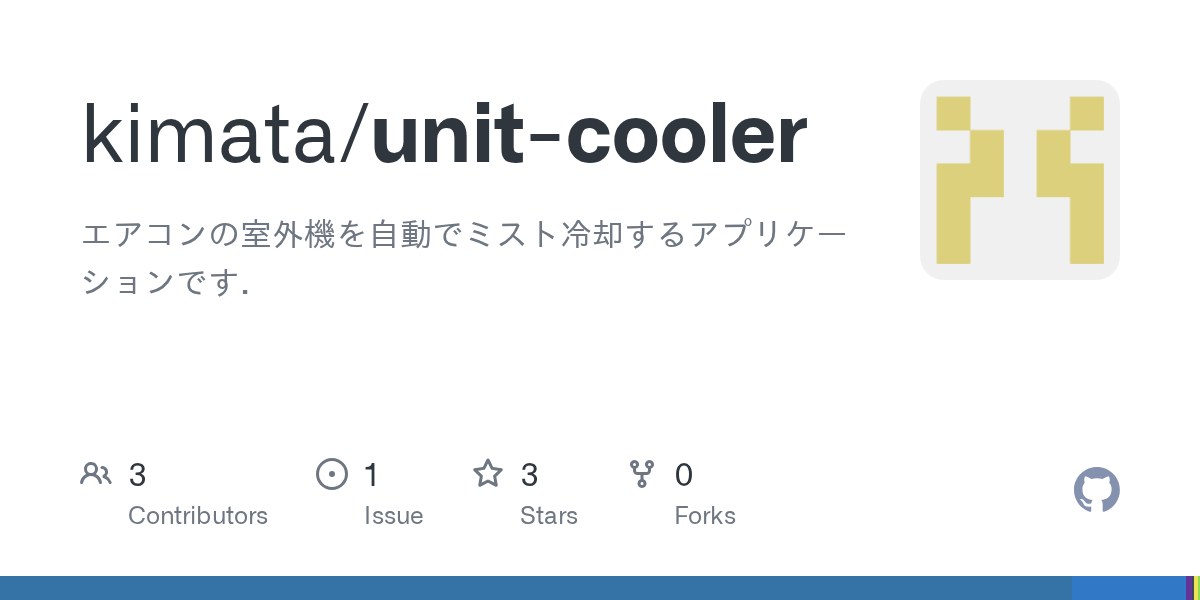

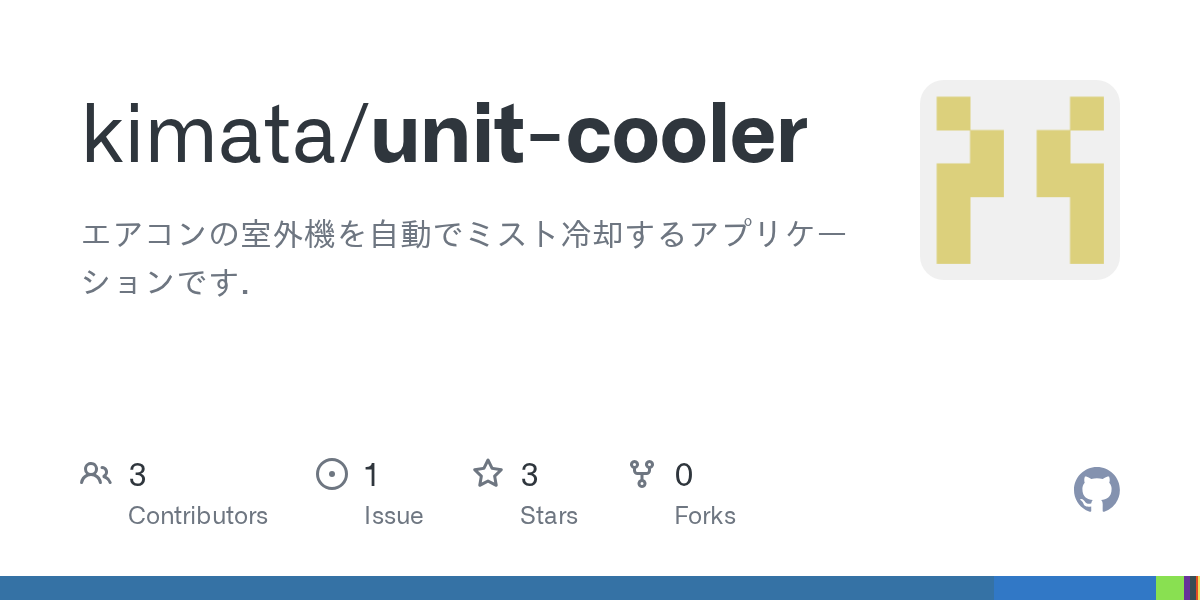

GitHub - kimata/outdoor_unit_cooler: エアコンの室外機を自動でミスト冷却するアプリケーションです.
エアコンの室外機を自動でミスト冷却するアプリケーションです.. Contribute to kimata/outdoor_unit_cooler development by creating an account on GitHub.

まとめ

構成要素の領域が幅広いのでゼロから構築しようとするとなかなか大変ですが,動き始めるとかなり快適になるのでお勧めです.
